یاتاقان‌ها از جمله اجزای کلیدی در موتورهای احتراق داخلی هستند که وظیفه اصلی آن‌ها کاهش اصطکاک و تحمل بارهای محوری و شعاعی وارد بر میل‌لنگ است. این قطعات بین میل‌لنگ و بلوک موتور (یا بدنه) قرار می‌گیرند و به میل‌لنگ این امکان را می‌دهند که با سرعت و روانی بالا بچرخد، بدون اینکه اصطکاک بیش از حد میان این دو قطعه فلزی ایجاد شود.
عملکرد یاتاقان در موتور:
در هر سیکل احتراق، میل‌لنگ نیروهای قوی‌ای را از حرکت پیستون‌ها دریافت می‌کند. این نیروها به‌صورت مستقیم به یاتاقان‌ها منتقل می‌شوند که وظیفه آن‌ها تحمل این نیروها و انتقال آن‌ها به بدنه موتور است، در حالی که از ایجاد تماس مستقیم بین میل‌لنگ و بلوک موتور جلوگیری می‌کنند. برای جلوگیری از سایش و تخریب قطعات فلزی، روغن موتور به‌عنوان روان‌کننده در این میان نقش حیاتی دارد. این روغن با ایجاد یک لایه نازک میان سطوح یاتاقان و میل‌لنگ، تماس فلز با فلز را کاهش داده و به بهبود روانی حرکت میل‌لنگ کمک می‌کند.
اجزای یاتاقان و انواع آن:
-
یاتاقان‌های ثابت (Main Bearings): این یاتاقان‌ها در محل تکیه‌گاه‌های اصلی میل‌لنگ قرار دارند و وظیفه تحمل بارهای شعاعی میل‌لنگ را بر عهده دارند. هر موتور احتراق داخلی دارای چندین یاتاقان ثابت است که معمولاً در اطراف میل‌لنگ و در نقاط کلیدی نصب می‌شوند.
-
یاتاقان‌های متحرک (Rod Bearings): این یاتاقان‌ها در اتصال شاتون به میل‌لنگ قرار می‌گیرند و حرکت دورانی شاتون را در ارتباط با میل‌لنگ ممکن می‌سازند. این یاتاقان‌ها نقش مهمی در کاهش سایش میان شاتون و میل‌لنگ دارند.
لایه‌های یاتاقان:
یاتاقان‌ها از چندین لایه تشکیل شده‌اند که هرکدام نقش خاصی در تحمل نیرو و جلوگیری از سایش ایفا می‌کنند. به‌طور کلی، یاتاقان‌ها شامل لایه‌های زیر هستند:
- لایه فولادی: پایه اصلی یاتاقان که استحکام و مقاومت لازم را فراهم می‌کند.
- لایه مس-سرب یا قلع-آلومینیوم: این لایه‌ها نقش مهمی در کاهش سایش و افزایش مقاومت در برابر دما و فشار بالا دارند.
- لایه نازک بابیت: بابیت به‌عنوان سطح نهایی و اصلی یاتاقان که در تماس با میل‌لنگ قرار می‌گیرد، از فلزی نرم و مقاوم در برابر سایش ساخته شده است که روانی حرکت را تضمین می‌کند.

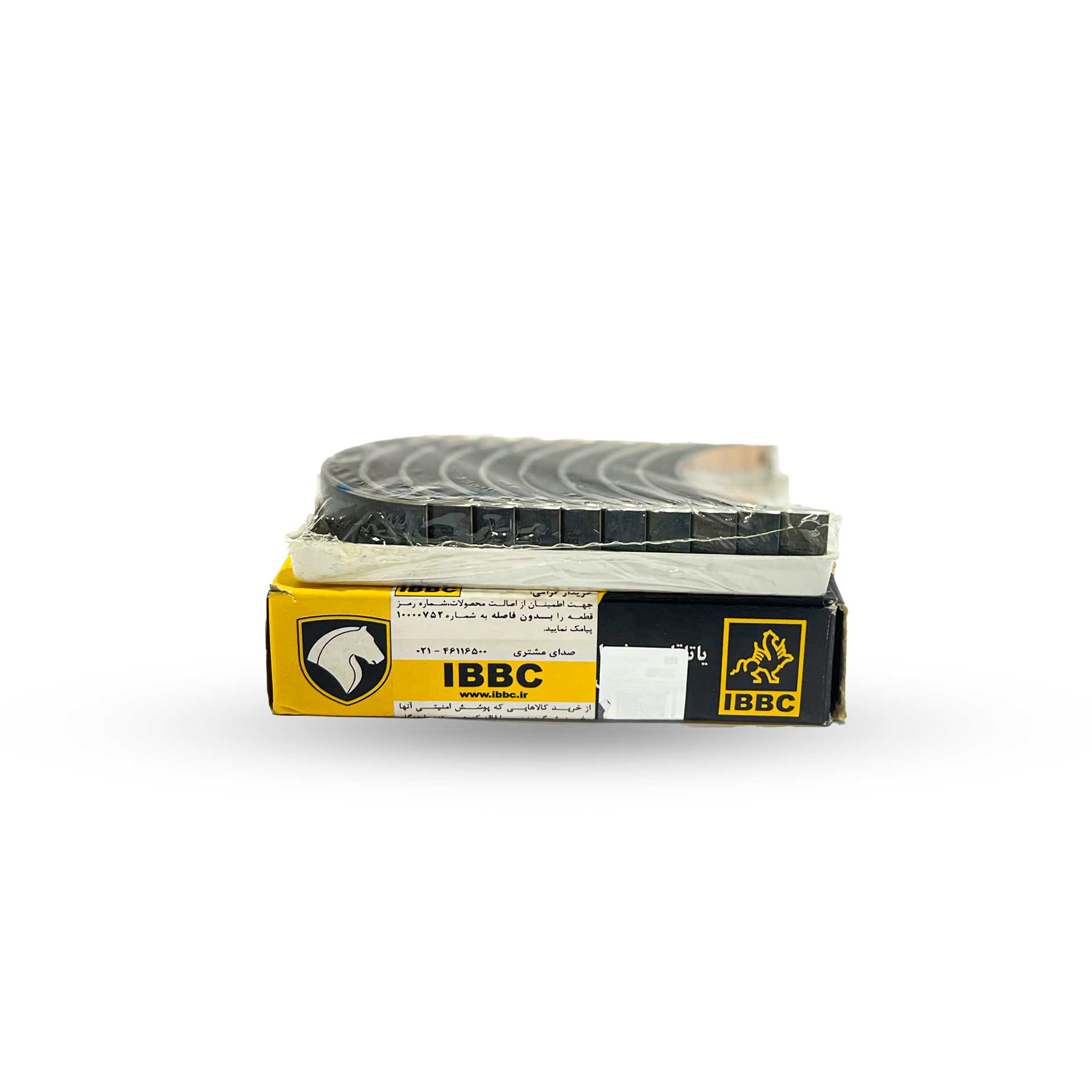

یاتاقان 405 1800 - 2000 ثابت 30 ایران از نظر ظاهری به شکل نیم‌دایره یا نیم‌استوانه است و معمولاً به صورت جفت عرضه می‌شود. این قطعه از دو بخش نیم‌دایره‌ای تشکیل می‌شود که هر دو بخش به هم متصل شده و یک حلقه کامل را برای میل‌لنگ موتور تشکیل می‌دهند.
سطح داخلی یاتاقان صاف و صیقلی است و به‌گونه‌ای طراحی شده تا تماس مستقیم و اصطکاک بین میل‌لنگ و بلوک موتور را به حداقل برساند. سطح بیرونی یاتاقان عموماً زبرتر است و به گونه‌ای ساخته شده که به خوبی در جای خود محکم شود. این یاتاقان‌ها معمولاً از آلیاژهایی مانند فولاد یا برنز ساخته می‌شوند و سطح داخلی آن‌ها با پوششی از مواد روان‌ساز یا ضدسایش پوشانده می‌شود تا عملکرد بهینه و طول عمر بیشتری داشته باشند.
از آنجایی که یاتاقان‌ها در نقاط پرفشار موتور نصب می‌شوند، این طراحی نیم‌دایره‌ای به توزیع یکنواخت فشار و جلوگیری از آسیب به میل‌لنگ و دیگر قطعات موتور کمک می‌کند.
علل و عوامل خرابی یاتاقان:
-
کمبود یا آلودگی روغن موتور: یاتاقان‌ها به‌طور مستقیم با میل‌لنگ تماس دارند و برای جلوگیری از اصطکاک و سایش به جریان مداوم و مناسب روغن نیاز دارند. اگر سطح روغن موتور پایین باشد یا روغن دارای ناخالصی‌هایی مانند ذرات فلزی یا آلودگی باشد، لایه‌ای که بین یاتاقان و میل‌لنگ ایجاد می‌شود، ناکافی خواهد بود. این امر باعث سایش شدید یاتاقان‌ها می‌شود و ممکن است در نهایت به شکست آن‌ها منجر شود.
-
سایش و فرسایش: یاتاقان‌ها از جنس آلیاژهای مقاوم ساخته شده‌اند، اما در طول زمان و استفاده زیاد از خودرو، تحت فشار مداوم فرسوده می‌شوند. سایش مداوم و بیش از حد می‌تواند باعث نازک شدن سطح یاتاقان و ایجاد فاصله بیشتر بین آن و میل‌لنگ شود که منجر به عدم تعادل و ضربات در حین عملکرد موتور می‌گردد.
-
داغ شدن بیش از حد موتور: افزایش بیش از حد دمای موتور می‌تواند باعث کاهش خاصیت روان‌کنندگی روغن و در نتیجه، سایش و خرابی یاتاقان‌ها شود. دمای بیش از حد همچنین ممکن است موجب ذوب یا تخریب مواد استفاده‌شده در یاتاقان‌ها گردد.
-
نصب نادرست: یاتاقان‌ها باید با دقت و به‌درستی نصب شوند تا بتوانند فشار را به‌طور یکنواخت تحمل کنند. نصب نادرست یا عدم تطابق صحیح یاتاقان‌ها با میل‌لنگ می‌تواند باعث بروز فشارهای نامتعادل و خرابی سریع‌تر آن‌ها شود.
-
ضربات و فشارهای بیش از حد: در خودروهای با عملکرد بالا یا خودروهایی که تحت شرایط سنگین کاری (مانند بارکشی یا رانندگی در شرایط سخت) قرار می‌گیرند، فشار بیش از حد روی یاتاقان‌ها می‌تواند باعث تغییر شکل، سایش یا حتی شکستگی یاتاقان شود.
علائم خرابی یاتاقان:
-
صدای تق‌تق یا ضربه از موتور: یکی از اصلی‌ترین نشانه‌های خرابی یاتاقان‌ها، صدای ضربه یا تق‌تق از داخل موتور است. این صداها ناشی از فاصله ایجادشده بین یاتاقان و میل‌لنگ و عدم تعادل در حرکت قطعات موتور است.
-
کاهش فشار روغن: یاتاقان‌ها در صورت خرابی ممکن است باعث نشت روغن شوند که این امر به کاهش فشار روغن موتور منجر می‌شود. کاهش فشار روغن نشانه‌ای است که باید جدی گرفته شود، زیرا می‌تواند منجر به آسیب جدی به قطعات مختلف موتور شود.
-
افزایش دمای موتور: خرابی یاتاقان باعث ایجاد اصطکاک بیشتر در موتور می‌شود که این امر به افزایش غیرمعمول دمای موتور منجر می‌گردد. موتور در این حالت نیاز به خنک‌سازی بیشتری دارد و ممکن است در نهایت به اورهیت شدن منجر شود.
-
لرزش غیرمعمول: خرابی یاتاقان ممکن است باعث عدم تعادل در میل‌لنگ شود که در نتیجه، لرزش‌های غیرمعمولی در موتور یا حتی در کل خودرو ایجاد می‌کند.
عواقب ادامه رانندگی با یاتاقان خراب:
-
آسیب به میل‌لنگ: اگر خرابی یاتاقان‌ها به‌موقع تشخیص داده نشود، این قطعه حیاتی می‌تواند به میل‌لنگ و دیگر اجزای مرتبط آسیب برساند. میل‌لنگ تحت فشارهای شدید و مستقیم قرار می‌گیرد و خرابی یاتاقان می‌تواند باعث خمیدگی یا آسیب به میل‌لنگ شود.
-
خرابی موتور: در موارد شدیدتر، خرابی یاتاقان‌ها می‌تواند به خرابی کامل موتور منجر شود که نیاز به تعمیرات اساسی یا تعویض موتور خواهد داشت.
-
هزینه‌های بالای تعمیر: اگر خرابی یاتاقان‌ها به موقع تشخیص داده نشود، تعمیرات مرتبط با آن می‌تواند بسیار پرهزینه باشد، زیرا ممکن است نیاز به تعویض قطعات بزرگ‌تری مانند میل‌لنگ یا حتی بازسازی کل موتور باشد.
راه‌های پیشگیری:
-
تعویض منظم روغن: یکی از مهم‌ترین راه‌های جلوگیری از خرابی یاتاقان‌ها، تعویض به‌موقع و منظم روغن موتور است. استفاده از روغن مناسب و حفظ سطح روغن در حد مطلوب به‌طور قابل‌توجهی عمر یاتاقان‌ها را افزایش می‌دهد.
-
بررسی دوره‌ای فشار روغن: به‌طور منظم فشار روغن موتور را بررسی کنید و در صورت کاهش غیرمعمول، به تعمیرگاه مراجعه کنید تا دلیل آن مشخص شود.
-
اجتناب از رانندگی سنگین و بی‌احتیاط: فشار آوردن زیاد به موتور، به‌ویژه در دماهای بالا یا هنگام بارکشی، می‌تواند عمر یاتاقان‌ها را کاهش دهد. در نتیجه بهتر است از رانندگی ملایم‌تر و دقت به دمای موتور استفاده کنید.
نقش روغن در عملکرد یاتاقان:
همان‌طور که گفته شد، روغن موتور وظیفه روان‌کاری یاتاقان‌ها را بر عهده دارد. فشار روغن و مقدار جریان روغن باید به‌گونه‌ای باشد که یک فیلم روغن دائمی میان یاتاقان و میل‌لنگ ایجاد شود. این فیلم روغن به‌صورت هیدرودینامیک عمل می‌کند و فشار وارده به یاتاقان را تحمل می‌کند. در صورتی که فشار روغن کاهش یابد یا روغن دچار آلودگی شود، این فیلم روغن ناکارآمد شده و تماس مستقیم بین میل‌لنگ و یاتاقان رخ می‌دهد که می‌تواند به خرابی یاتاقان و سایش شدید منجر شود.
