عملکرد کویل در سیستم احتراق:

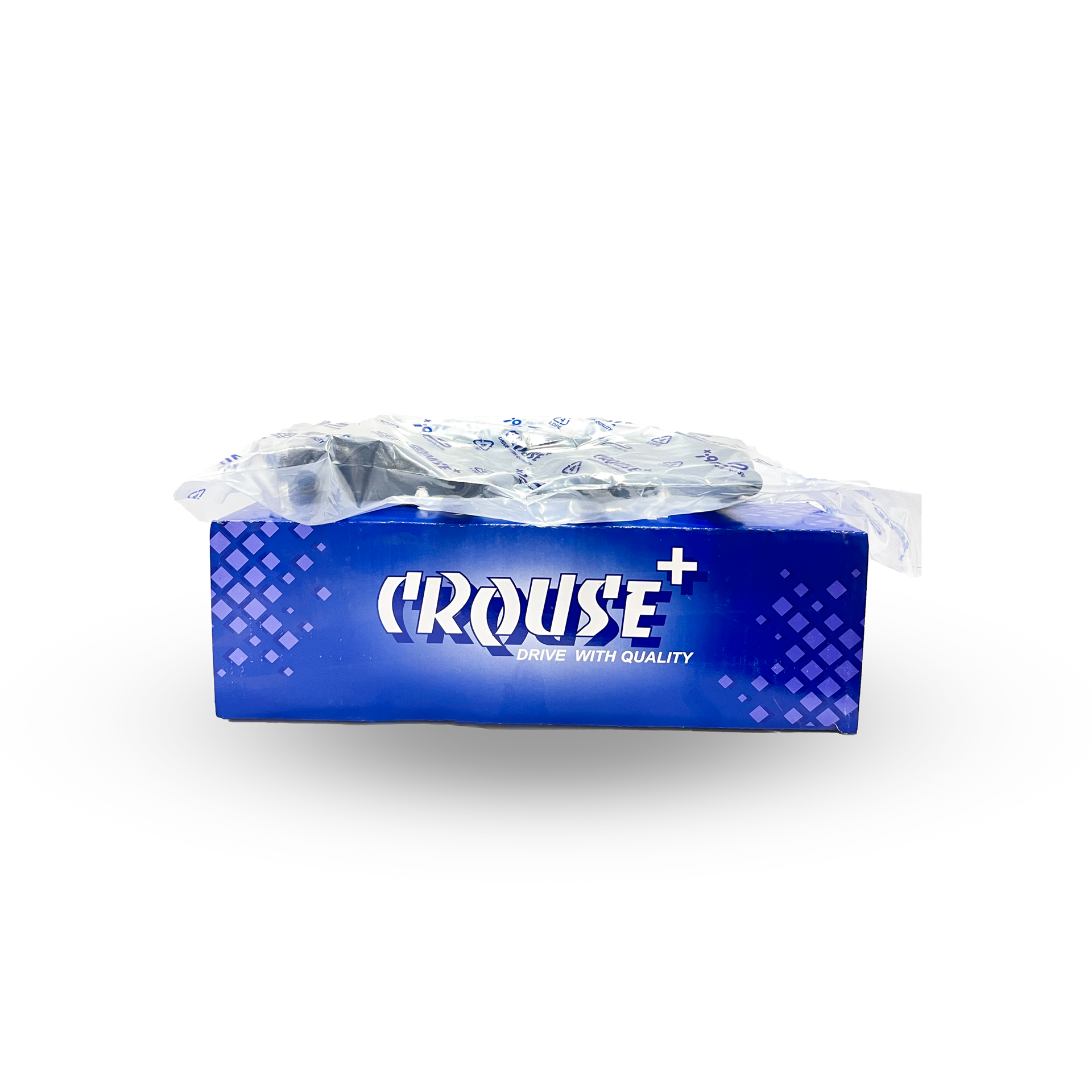

کویل به‌عنوان یک ترانسفورماتور عمل می‌کند که ولتاژ 12 ولتی باتری را به ولتاژهای بسیار بالاتر (حدود 20,000 تا 40,000 ولت) تبدیل می‌کند. این ولتاژ بالا به شمع‌ها منتقل می‌شود تا در محفظه احتراق جرقه ایجاد کند و مخلوط سوخت و هوا را مشتعل کند. کویل TU5 کروز با موتورهای TU5، که در خودروهای رانا و 206 به کار می‌رود، کاملاً سازگار است و می‌تواند جرقه‌ای قوی و پایدار ایجاد کند.
اجزای تشکیل‌دهنده کویل:
- سیم‌پیچ اولیه: این بخش از کویل، جریان الکتریکی ورودی از باتری را دریافت کرده و از طریق مدارهای خود به سیم‌پیچ ثانویه منتقل می‌کند.
- سیم‌پیچ ثانویه: وظیفه تبدیل ولتاژ پایین به ولتاژ بسیار بالا را بر عهده دارد. این سیم‌پیچ متشکل از هزاران دور سیم نازک است که اختلاف پتانسیل بالا ایجاد می‌کند.
- هسته آهنی: به‌عنوان یک بخش مرکزی، هسته آهنی جریان الکتریکی را تقویت کرده و باعث بهبود عملکرد سیم‌پیچ‌ها می‌شود.
- محفظه عایق: این محفظه، سیم‌پیچ‌ها را در مقابل رطوبت، گرما و آسیب‌های خارجی محافظت می‌کند.
- اتصالات الکتریکی: این بخش‌ها برای اتصال کویل به باتری و شمع‌ها طراحی شده‌اند و وظیفه انتقال جریان برق را بر عهده دارند.
مراحل عملکرد کویل:
-
دریافت ولتاژ از باتری: کویل از طریق مدارهای خودرو به باتری متصل است و ولتاژ 12 ولت باتری را دریافت می‌کند. این ولتاژ اولیه وارد سیم‌پیچ اولیه کویل می‌شود.
-
ایجاد میدان مغناطیسی: جریان برق از سیم‌پیچ اولیه کویل عبور کرده و در اطراف آن یک میدان مغناطیسی ایجاد می‌کند. این میدان مغناطیسی به‌سرعت توسعه می‌یابد و باعث ایجاد اختلاف ولتاژ در سیم‌پیچ ثانویه می‌شود.
-
افزایش ولتاژ: سیم‌پیچ ثانویه دارای تعداد زیادی دور سیم است که این اختلاف ولتاژ را به شدت افزایش می‌دهد. ولتاژ از 12 ولت اولیه به ولتاژهای بسیار بالا (20,000 تا 40,000 ولت) تبدیل می‌شود. این ولتاژ بالا برای ایجاد جرقه کافی است.
-
انتقال ولتاژ به شمع‌ها: ولتاژ تقویت‌شده از طریق اتصالات الکتریکی به شمع‌ها منتقل می‌شود. شمع‌ها با دریافت این ولتاژ، جرقه‌ای قوی درون محفظه احتراق سیلندر ایجاد می‌کنند.
-
ایجاد جرقه در شمع: ولتاژ بالایی که از کویل به شمع‌ها منتقل شده، باعث ایجاد جرقه بین الکترودهای شمع می‌شود. این جرقه باعث اشتعال مخلوط سوخت و هوا درون سیلندر شده و فرآیند احتراق انجام می‌گیرد.
-
تکرار فرآیند: این فرآیند در هر سیلندر به صورت متوالی و با سرعت بالا (بسته به تعداد دور موتور) رخ می‌دهد و عملکرد احتراق در موتور را کنترل می‌کند.
اهمیت عملکرد کویل:
- احتراق بهینه: عملکرد صحیح کویل باعث ایجاد جرقه مناسب در زمان دقیق می‌شود و در نتیجه احتراق بهینه‌ای صورت می‌گیرد که باعث بهبود راندمان موتور و کاهش مصرف سوخت می‌شود.
- افزایش کارایی موتور: کویل‌هایی که به‌درستی کار می‌کنند، به شمع‌ها اجازه می‌دهند که جرقه‌های قوی و پیوسته‌ای ایجاد کنند و این موضوع عملکرد کلی موتور را افزایش می‌دهد.
- کاهش آلودگی: احتراق کامل مخلوط سوخت و هوا به کاهش انتشار آلاینده‌ها کمک می‌کند. کویل سالم به این موضوع کمک کرده و باعث می‌شود که میزان آلایندگی موتور کاهش یابد.
نتایج خرابی کویل:
- احتراق ناقص: خرابی کویل می‌تواند منجر به عدم جرقه‌زنی درست در شمع‌ها شود که این باعث احتراق ناقص و کاهش قدرت موتور خواهد شد.
- افزایش مصرف سوخت: در صورت احتراق ناقص، سوخت به‌طور کامل نمی‌سوزد که موجب هدر رفت سوخت و افزایش مصرف می‌شود.
- خرابی سایر قطعات: عملکرد ضعیف کویل می‌تواند به آسیب‌های دیگر در سیستم احتراق، از جمله خرابی شمع‌ها و مشکلات در سیستم مدیریت موتور منجر شود.
کویل یکی از اجزای اصلی سیستم احتراق داخلی است و با چندین قطعه مرتبط در موتور و سیستم برق خودرو همکاری می‌کند. در ادامه، قطعات مرتبط با کویل، نحوه ارتباط آن‌ها با یکدیگر و دلایل این ارتباطات شرح داده شده است:
1. باتری:
- ارتباط با کویل: باتری منبع تامین انرژی الکتریکی اولیه است. کویل برای تبدیل ولتاژ 12 ولت به ولتاژ بالا به جریان الکتریکی باتری نیاز دارد.
- دلیل ارتباط: بدون تامین ولتاژ از باتری، کویل نمی‌تواند ولتاژ بالا را برای ایجاد جرقه تامین کند. این ولتاژ اولیه باید از باتری به کویل منتقل شود.
2. ECU (واحد کنترل الکترونیکی):
- ارتباط با کویل: ECU فرمان ارسال ولتاژ به کویل را کنترل می‌کند. ECU زمان‌بندی دقیق جرقه‌زنی شمع‌ها را محاسبه می‌کند و از طریق سیگنال به کویل می‌گوید چه زمانی ولتاژ بالا ایجاد کند.
- دلیل ارتباط: ECU براساس شرایط موتور (مانند دور موتور و میزان فشار گاز) زمان‌بندی جرقه را تعیین می‌کند. بدون این سیگنال‌ها، کویل قادر به ایجاد جرقه در زمان مناسب نخواهد بود.
3. شمع‌ها (Spark Plugs):
- ارتباط با کویل: شمع‌ها گیرنده نهایی ولتاژ بالا هستند که توسط کویل تولید می‌شود. جرقه‌ای که در شمع ایجاد می‌شود برای اشتعال مخلوط سوخت و هوا در محفظه احتراق مورد نیاز است.
- دلیل ارتباط: وظیفه اصلی کویل تولید ولتاژ بالاست که مستقیماً به شمع‌ها منتقل می‌شود. اگر ارتباط صحیحی بین کویل و شمع‌ها نباشد، احتراق در سیلندرها ناقص خواهد بود.
4. سیم‌پیچ‌ها (Ignition Coil Windings):
- ارتباط داخلی در کویل: کویل شامل دو سیم‌پیچ (اولیه و ثانویه) است. سیم‌پیچ اولیه ولتاژ 12 ولت از باتری را دریافت کرده و میدان مغناطیسی ایجاد می‌کند. سیم‌پیچ ثانویه ولتاژ بالا را از این میدان تولید کرده و آن را به شمع‌ها منتقل می‌کند.
- دلیل ارتباط: ساختار سیم‌پیچ‌ها در کویل تعیین‌کننده تبدیل ولتاژ پایین به ولتاژ بالاست. بدون عملکرد صحیح سیم‌پیچ‌ها، کویل نمی‌تواند ولتاژ لازم را برای جرقه‌زنی ایجاد کند.
5. دسته‌سیم‌ها (Wiring Harness):
- ارتباط با کویل: دسته‌سیم‌ها وظیفه انتقال جریان و سیگنال‌ها بین ECU، باتری، کویل و شمع‌ها را دارند.
- دلیل ارتباط: این دسته‌سیم‌ها برای انتقال اطلاعات و ولتاژ بین قطعات مختلف سیستم احتراق ضروری هستند. اتصال نامناسب سیم‌ها می‌تواند باعث اختلال در عملکرد کویل و در نتیجه مشکلات احتراق شود.
6. تایمینگ موتور (Crankshaft Position Sensor):
- ارتباط با کویل: این سنسور موقعیت میل‌لنگ را به ECU گزارش می‌دهد تا زمان دقیق جرقه‌زنی را تنظیم کند.
- دلیل ارتباط: بدون اطلاع از موقعیت دقیق میل‌لنگ، ECU نمی‌تواند زمان‌بندی جرقه‌زنی را به‌درستی محاسبه کند. این ارتباط حیاتی است تا کویل در زمان صحیح ولتاژ بالا را به شمع‌ها ارسال کند.
7. سوخت‌پاش‌ها (Fuel Injectors):
- ارتباط غیرمستقیم با کویل: عملکرد صحیح سیستم سوخت‌رسانی با سیستم احتراق همگام است. سوخت‌پاش‌ها باید در هماهنگی با زمان جرقه‌زنی کار کنند تا احتراق کامل و بهینه صورت گیرد.
- دلیل ارتباط: هرچند کویل به‌طور مستقیم با سوخت‌پاش‌ها در تماس نیست، اما عملکرد صحیح کویل و شمع‌ها برای احتراق صحیح سوخت و هوا که توسط سوخت‌پاش‌ها وارد سیلندر شده‌اند ضروری است.
8. مدارهای کنترل ولتاژ (Ignition Control Module):
- ارتباط با کویل: این ماژول، مسئول کنترل دقیق زمان‌بندی ولتاژ ارسال شده به کویل است.
- دلیل ارتباط: بهینه‌سازی جرقه‌زنی نیاز به کنترل دقیق ولتاژ و زمان ارسال آن دارد، که توسط این ماژول انجام می‌شود. اگر این ماژول خراب باشد، ولتاژ به درستی به کویل ارسال نمی‌شود.
9. فیوزها و رله‌ها:
- ارتباط با کویل: فیوزها و رله‌ها از مدار کویل در برابر اضافه‌بار و ولتاژ محافظت می‌کنند.
- دلیل ارتباط: در صورت خرابی فیوزها یا رله‌ها، ممکن است جریان برق به کویل قطع شود و کویل از کار بیفتد، که منجر به از دست رفتن جرقه‌زنی و خاموش شدن موتور خواهد شد.
10. دینام:
- ارتباط با کویل: دینام وظیفه تامین انرژی الکتریکی برای شارژ باتری و تامین برق مورد نیاز سیستم‌های الکتریکی خودرو، از جمله کویل را دارد.
- دلیل ارتباط: اگر دینام به‌درستی کار نکند و باتری تخلیه شود، کویل نمی‌تواند انرژی لازم برای تولید جرقه را دریافت کند.
کویل در ارتباط مستقیم با باتری، ECU، شمع‌ها و سیم‌پیچ‌های خود، و همچنین به‌صورت غیرمستقیم با اجزای دیگری مانند سنسورهای تایمینگ، دسته‌سیم‌ها، و سیستم سوخت‌رسانی کار می‌کند. این همکاری‌ها برای ایجاد احتراق کامل و دقیق در موتور حیاتی است و هرگونه خرابی در یکی از این قطعات می‌تواند به مشکلات جدی در عملکرد سیستم احتراق منجر شود.
